Kiosztások
Ez a cikk bemutatja a CanSat NeXT processzor által használt lábneveket, valamint azt, hogy mely lábakat használhatod a projekted bővítésére.
Kiosztás

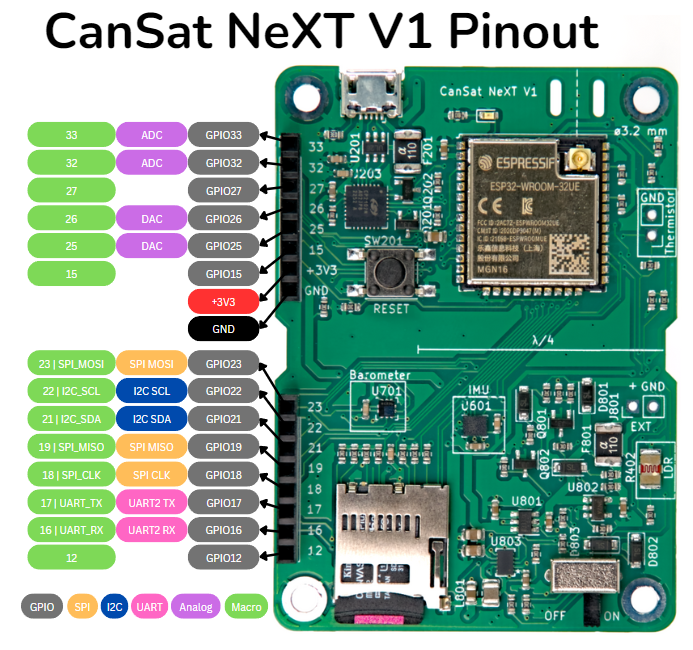

Az alábbi kép a bővítőfej használatához szükséges lábakat mutatja, amelyek külső elektronika hozzáadására szolgálnak az áramköri laphoz.
Itt található a CanSat NeXT áramköri lap által használt lábak teljes listája. A belső használat arra utal, hogy a láb az áramköri lap erőforrásaihoz van használva, míg a bővítés azt jelenti, hogy a lábak a bővítő interfészhez vannak vezetve. Néhány láb, mint például az I2C és SPI, mind belső, mind külső használatra van. A könyvtár neve egy makró névre utal, amely a lábszám helyett használható, amikor a CanSatNeXT könyvtár be van vonva.
| Láb Szám | Könyvtár neve | Megjegyzés | Belső/Külső |
|---|---|---|---|
| 0 | BOOT | Belső használatban | |
| 1 | USB_UART_TX | USB-hez használva | Belső használatban |
| 3 | USB_UART_RX | USB-hez használva | Belső használatban |
| 4 | SD_CS | SD kártya chip kiválasztás | Belső használatban |
| 5 | LED | Használható a fedélzeti LED villogtatására | Belső használatban |
| 12 | GPIO12 | Bővítő interfész | |
| 13 | MEAS_EN | Magasra hajtva engedélyezi az LDR-t és a termisztort | Belső használatban |
| 14 | GPIO14 | Használható az SD-kártya jelenlétének érzékelésére | Belső használatban |
| 15 | GPIO15 | Bővítő interfész | |
| 16 | GPIO16 | UART2 RX | Bővítő interfész |
| 17 | GPIO17 | UART2 TX | Bővítő interfész |
| 18 | SPI_CLK | Az SD-kártya használja, külsőleg is elérhető | Mindkettő |
| 19 | SPI_MISO | Az SD-kártya használja, külsőleg is elérhető | Mindkettő |
| 21 | I2C_SDA | A fedélzeti szenzorok használják, külsőleg is elérhető | Mindkettő |
| 22 | I2C_SCL | A fedélzeti szenzorok használják, külsőleg is elérhető | Mindkettő |
| 23 | SPI_MOSI | Az SD-kártya használja, külsőleg is elérhető | Mindkettő |
| 25 | GPIO25 | Bővítő interfész | |
| 26 | GPIO26 | Bővítő interfész | |
| 27 | GPIO27 | Bővítő interfész | |
| 32 | GPIO32 | ADC | Bővítő interfész |
| 33 | GPIO33 | ADC | Bővítő interfész |
| 34 | LDR | ADC a fedélzeti LDR-hez | Belső használatban |
| 35 | NTC | ADC a termisztorhoz | Belső használatban |
| 36 | VDD | ADC a tápfeszültség figyelésére | Belső használatban |
| 39 | BATT | ADC az akkumulátor feszültségének figyelésére | Belső használatban |
