Pinouts
Este artículo muestra los nombres de los pines utilizados por el procesador en CanSat NeXT, así como los pines que puedes usar para extender tu proyecto.
Pinout

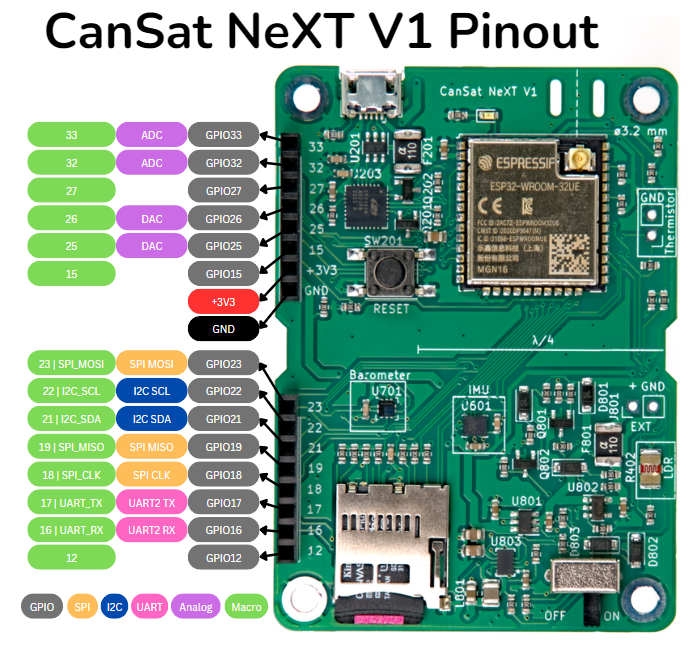

La imagen a continuación muestra los pines para usar el encabezado de extensión para agregar electrónica externa a la placa.
Aquí está la lista completa de pines utilizados por la placa CanSat NeXT. El uso interno se refiere al pin que se utiliza para los recursos a bordo, y la extensión se refiere a los pines que han sido enrutados a la interfaz de extensión. Algunos pines, aquellos para I2C y SPI, se utilizan tanto interna como externamente. El nombre de la biblioteca se refiere a un nombre de macro, que se puede usar en lugar del número de pin cuando se ha incluido la biblioteca CanSatNeXT.
| Número de Pin | Nombre de Biblioteca | Nota | Interno/Externo |
|---|---|---|---|
| 0 | BOOT | Usado internamente | |
| 1 | USB_UART_TX | Usado para USB | Usado internamente |
| 3 | USB_UART_RX | Usado para USB | Usado internamente |
| 4 | SD_CS | Selección de chip de tarjeta SD | Usado internamente |
| 5 | LED | Se puede usar para parpadear el LED a bordo | Usado internamente |
| 12 | GPIO12 | Interfaz de extensión | |
| 13 | MEAS_EN | Conducir alto para habilitar LDR y termistor | Usado internamente |
| 14 | GPIO14 | Se puede usar para leer si la tarjeta SD está en su lugar | Usado internamente |
| 15 | GPIO15 | Interfaz de extensión | |
| 16 | GPIO16 | UART2 RX | Interfaz de extensión |
| 17 | GPIO17 | UART2 TX | Interfaz de extensión |
| 18 | SPI_CLK | Usado por la tarjeta SD, también disponible externamente | Ambos |
| 19 | SPI_MISO | Usado por la tarjeta SD, también disponible externamente | Ambos |
| 21 | I2C_SDA | Usado por los sensores a bordo, también disponible externamente | Ambos |
| 22 | I2C_SCL | Usado por los sensores a bordo, también disponible externamente | Ambos |
| 23 | SPI_MOSI | Usado por la tarjeta SD, también disponible externamente | Ambos |
| 25 | GPIO25 | Interfaz de extensión | |
| 26 | GPIO26 | Interfaz de extensión | |
| 27 | GPIO27 | Interfaz de extensión | |
| 32 | GPIO32 | ADC | Interfaz de extensión |
| 33 | GPIO33 | ADC | Interfaz de extensión |
| 34 | LDR | ADC para el LDR a bordo | Usado internamente |
| 35 | NTC | ADC para el termistor | Usado internamente |
| 36 | VDD | ADC usado para monitorear el voltaje de suministro | Usado internamente |
| 39 | BATT | ADC usado para monitorear el voltaje de la batería | Usado internamente |
