Pinouts

Denna artikel visar pinnamnen som används av processorn i CanSat NeXT, samt visar vilka pinnar du kan använda för att utöka ditt projekt.

Pinout

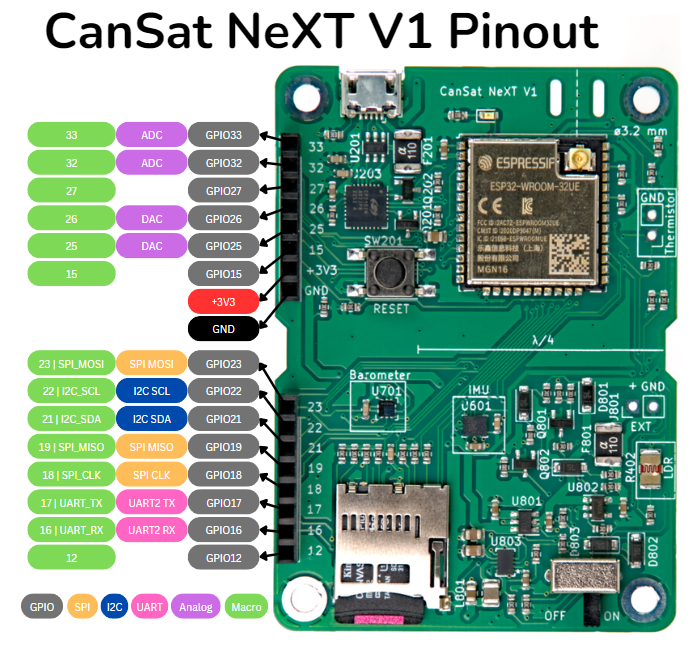

Bilden nedan visar pinnarna för att använda förlängningshuvudet för att lägga till extern elektronik till kortet.

Här är den fullständiga listan över pinnar som används av CanSat NeXT-kortet. Den interna användningen avser att pinnen används för de inbyggda resurserna, och förlängning avser att pinnarna har dirigerats till förlängningsgränssnittet. Vissa pinnar, de för I2C och SPI, används både internt och externt. Biblioteksnamnet avser ett makronamn, som kan användas istället för pinnumret när CanSatNeXT-biblioteket har inkluderats.

Pinnummer	Biblioteksnamn	Notering	Intern/Extern
0	BOOT		Används internt
1	USB_UART_TX	Används för USB	Används internt
3	USB_UART_RX	Används för USB	Används internt
4	SD_CS	SD-kort chip select	Används internt
5	LED	Kan användas för att blinka inbyggd LED	Används internt
12	GPIO12		Förlängningsgränssnitt
13	MEAS_EN	Driv hög för att aktivera LDR och termistor	Används internt
14	GPIO14	Kan användas för att läsa om SD-kort är på plats	Används internt
15	GPIO15		Förlängningsgränssnitt
16	GPIO16	UART2 RX	Förlängningsgränssnitt
17	GPIO17	UART2 TX	Förlängningsgränssnitt
18	SPI_CLK	Används av SD-kortet, även tillgänglig externt	Båda
19	SPI_MISO	Används av SD-kortet, även tillgänglig externt	Båda
21	I2C_SDA	Används av de inbyggda sensorerna, även tillgänglig externt	Båda
22	I2C_SCL	Används av de inbyggda sensorerna, även tillgänglig externt	Båda
23	SPI_MOSI	Används av SD-kortet, även tillgänglig externt	Båda
25	GPIO25		Förlängningsgränssnitt
26	GPIO26		Förlängningsgränssnitt
27	GPIO27		Förlängningsgränssnitt
32	GPIO32	ADC	Förlängningsgränssnitt
33	GPIO33	ADC	Förlängningsgränssnitt
34	LDR	ADC för den inbyggda LDR	Används internt
35	NTC	ADC för termistorn	Används internt
36	VDD	ADC används för att övervaka matningsspänning	Används internt
39	BATT	ADC används för att övervaka batterispänning	Används internt
