Brochages
Cet article montre les noms des broches utilisés par le processeur dans CanSat NeXT, ainsi que les broches que vous pouvez utiliser pour étendre votre projet.
Brochage

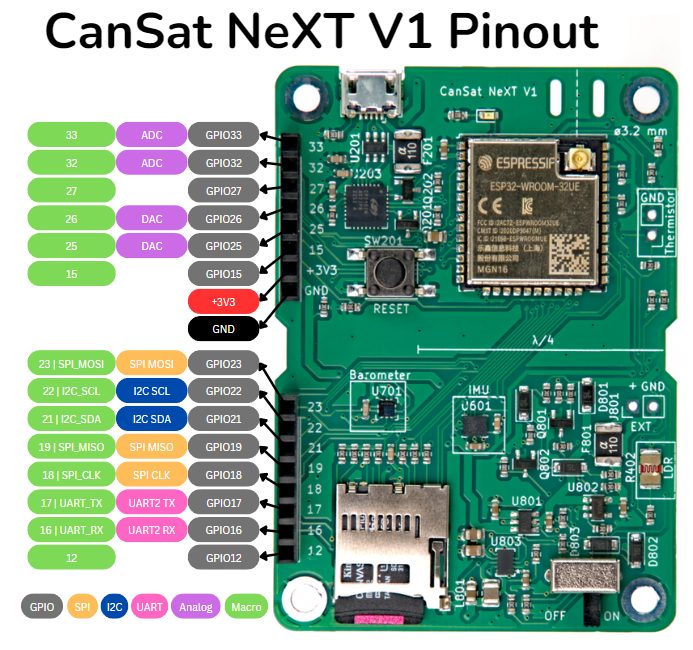

L'image ci-dessous montre les broches pour utiliser l'en-tête d'extension pour ajouter des composants électroniques externes à la carte.
Voici la liste complète des broches utilisées par la carte CanSat NeXT. L'utilisation interne fait référence à la broche utilisée pour les ressources embarquées, et l'extension fait référence aux broches ayant été routées vers l'interface d'extension. Certaines broches, celles pour I2C et SPI, sont utilisées à la fois en interne et en externe. Le nom de la bibliothèque fait référence à un nom de macro, qui peut être utilisé à la place du numéro de broche lorsque la bibliothèque CanSatNeXT a été incluse.
| Numéro de broche | Nom de la bibliothèque | Remarque | Interne/Externe |
|---|---|---|---|
| 0 | BOOT | Utilisé en interne | |
| 1 | USB_UART_TX | Utilisé pour USB | Utilisé en interne |
| 3 | USB_UART_RX | Utilisé pour USB | Utilisé en interne |
| 4 | SD_CS | Sélection de puce de la carte SD | Utilisé en interne |
| 5 | LED | Peut être utilisé pour faire clignoter la LED embarquée | Utilisé en interne |
| 12 | GPIO12 | Interface d'extension | |
| 13 | MEAS_EN | Mettre à haut pour activer LDR et thermistor | Utilisé en interne |
| 14 | GPIO14 | Peut être utilisé pour vérifier si la carte SD est en place | Utilisé en interne |
| 15 | GPIO15 | Interface d'extension | |
| 16 | GPIO16 | UART2 RX | Interface d'extension |
| 17 | GPIO17 | UART2 TX | Interface d'extension |
| 18 | SPI_CLK | Utilisé par la carte SD, également disponible en externe | Les deux |
| 19 | SPI_MISO | Utilisé par la carte SD, également disponible en externe | Les deux |
| 21 | I2C_SDA | Utilisé par les capteurs embarqués, également disponible en externe | Les deux |
| 22 | I2C_SCL | Utilisé par les capteurs embarqués, également disponible en externe | Les deux |
| 23 | SPI_MOSI | Utilisé par la carte SD, également disponible en externe | Les deux |
| 25 | GPIO25 | Interface d'extension | |
| 26 | GPIO26 | Interface d'extension | |
| 27 | GPIO27 | Interface d'extension | |
| 32 | GPIO32 | ADC | Interface d'extension |
| 33 | GPIO33 | ADC | Interface d'extension |
| 34 | LDR | ADC pour le LDR embarqué | Utilisé en interne |
| 35 | NTC | ADC pour le thermistor | Utilisé en interne |
| 36 | VDD | ADC utilisé pour surveiller la tension d'alimentation | Utilisé en interne |
| 39 | BATT | ADC utilisé pour surveiller la tension de la batterie | Utilisé en interne |
